外六角螺栓是一種非常常見的螺栓，應用非常廣泛，可以通過螺栓、螺母和墊圈來緊固被連接零件。其中圈的作用是防止擰緊螺母時損傷被連接零件的表面，并使螺母的壓力均勻分布到零件表面上。被連接零件都加工出無螺紋的通孔，通孔直徑稍大于螺紋直徑，具體大小可查標準。

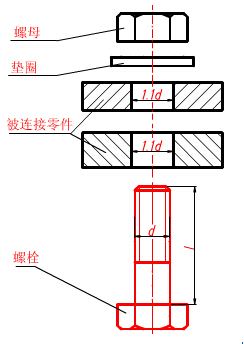

　　畫螺栓連接時先要計算螺栓的公稱長度l。螺栓長度l≈k+m+g1+g2+b1,計算出長度后查國家標準，根據螺栓長度系列取標準長度l。下圖是螺栓連接的裝配畫法。螺栓連接件的尺寸規格可由國家標準查表獲得。但在畫螺紋緊固件時可用近似尺寸。其中： b1≈0.3d;m≈0.8d;k≈0.7d;e≈2d;d2≈2.2d;c≈0.15dx45;h≈0.15d;e≈2d。
