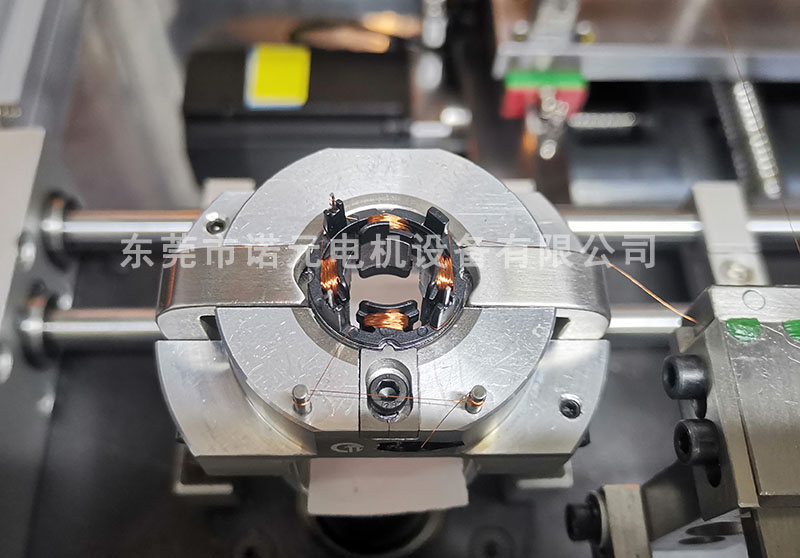

常用的槽口向內的無刷電機定子產品，一般都是采用專門的內繞機設備，有兩工位、四工位、六工位、八工位殼供選擇，但是不同的內繞機繞線方式也有區別，常見的就是上繞線和下繞線，那么針式內繞機上繞線和下繞線有什么區別？過線方式有什么不同呢？下面諾元簡單的給大家介紹一下吧！


一、上繞線與下繞線的核心區別

1. 繞線方向與模具定位

‌上繞線‌：針桿從定子上方開始繞線，線嘴在伺服電機驅動下上下移動，模具左右旋轉完成排線。模具初始定位需準確，確保線嘴與槽口對齊，避免繞線偏移。

‌下繞線‌：針桿從定子下方開始繞線，原理與上繞線相似，但模具的旋轉方向或初始角度可能調整，以適應下方繞線的空間布局。

2. 適用產品差異

‌上繞線‌：常見于水泵、步進電機、伺服電機、家用電器、醫療器械等定子產品，這些產品對繞線精度和槽滿率要求較高。

‌下繞線‌：多用于電動工具電機、園林工具電機等定子，這類產品可能因結構限制或工藝需求，需從下方繞線以優化空間利用。

3. 設備配置與工位選擇

兩者均可配置兩工位、四工位、六工位。

下繞線設備可能針對粗線或特殊槽形優化模具設計，以減少繞線阻力。

空負載速度均可達800r/min，但實際繞線速度受線徑、槽數、排線密度影響。

二、過線方式的不同

1. 上繞線的過線路徑

漆包線從線軸引出后，經張力器、導輪進入針桿線嘴，線嘴在針桿上下運動中帶動線材進入槽口。

模具旋轉時，線嘴需同步前后移動，確保線材在槽內分層排列，避免疊線或傷線。

‌關鍵點‌：線嘴與模具的協同運動需高度精準，否則易導致排線混亂或斷線。

2. 下繞線的過線路徑

漆包線路徑與上繞線類似，但線嘴需從定子下方進入槽口，模具旋轉方向或初始角度可能調整，以適應下方繞線的空間布局。

針對粗線或特殊槽形，線嘴可能采用加寬設計或特殊材質，以減少繞線阻力并防止傷線。

‌關鍵點‌：下方繞線需確保線材與模具無干涉，且排線密度需滿足產品性能要求。

選擇建議‌：

若產品對繞線精度和槽滿率要求高（如醫療設備、精密伺服電機），優先選擇上繞線設備。

若產品線徑較粗或槽形特殊（如電動工具電機），且需控制成本，可考慮下繞線設備，但需確保模具設計能滿足排線需求。


希望以上內容能滿足您的需求。如果您還有其他關于針式內繞機或相關技術的問題，或者對當前內容有何反饋，請隨時告知，以便我更好地為您服務。
